Если из-под вашей техники на землю капает масло, а вы думаете: «Ничего, доделаю смену и посмотрю», — у меня для вас плохие новости. Вы столкнулись с утечкой в гидравлической системе, и от того, как быстро вы её оцените, зависит, уедете ли вы домой своим ходом или вас ожидает дорогостоящий ремонт гидравлики.
Я, как инженер-гидравлик, который не один десяток гидросистем перебрал своими руками, скажу вам так: по статистике сервисов, до 80 % катастрофических отказов гидравлики начинаются именно с проигнорированной утечки. Гидравлика — это, по сути, кровеносная система вашей техники. Масло под давлением передаёт усилие, и когда где-то «прорывает сосуд», начинается кровотечение. Только вместо перевязки у вас выбор: остановить работу сейчас или платить за ремонт потом.
Давайте без воды и сложной теории разберёмся, как за 15 минут найти источник утечки, не травмироваться и не вывести из строя насос.
Оглавление:
- Четыре признака, при которых двигатель нужно глушить немедленно
- Почему нельзя искать утечку пальцем
- Шкала критичности: сколько у вас есть времени
- 5 полевых методов найти источник утечки за 15 минут
- Топ-6 узлов, где чаще всего течёт, и невидимый враг — внутренние утечки
- Миф «подтяну гайку посильнее»: почему это добивает гидравлическую систему
- Цена промедления: манжета против насоса
- Что делать прямо сейчас: алгоритм 7 шагов
- Частые вопросы (FAQ)

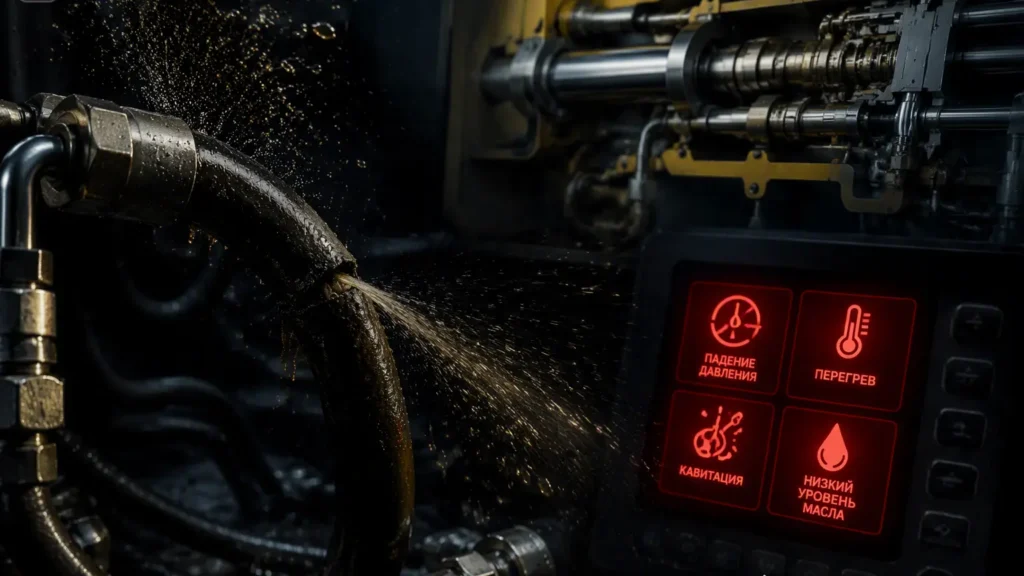

Четыре признака, при которых двигатель нужно глушить немедленно
Игнорировать эти симптомы — всё равно что ехать на машине с горящей лампочкой давления масла. Если вы видите хотя бы один из перечисленных ниже признаков, остановите работу. Каждая минута работы добивает систему.
- Масляный туман или струя под давлением. Если из РВД или фитинга бьёт тонкая струйка или стоит облако тумана — давление в системе рабочее (200–350 бар). За 10 минут уйдёт до 20 литров масла, а насос словит кавитацию и отправится на свалку. Это самая опасная стадия.
- Масло в баке вспенилось и стало цвета молочного коктейля. Это аэрация — воздух засасывается через негерметичность на всасывающей линии (трещина шланга, плохой хомут). Воздух в масле делает систему «губчатой», вызывает ударные нагрузки и перегрев.
- Насос воет, гудит или издаёт треск. Звук — это уже следствие масляного голодания или кавитации (схлопывания пузырьков паров масла, которые выгрызают металл бронзового распределительного диска). Ещё 5–10 минут работы — и аксиально-поршневая группа встанет колом.
- Резкое падение давления и горячий шланг от предохранительного клапана. Клапан заклинил в приоткрытом положении и постоянно перепускает масло в бак. Вся мощность насоса превращается в нагрев. Температура масла за 30 минут перевалит за 90 °C, и начнётся цепная реакция разрушения уплотнений.

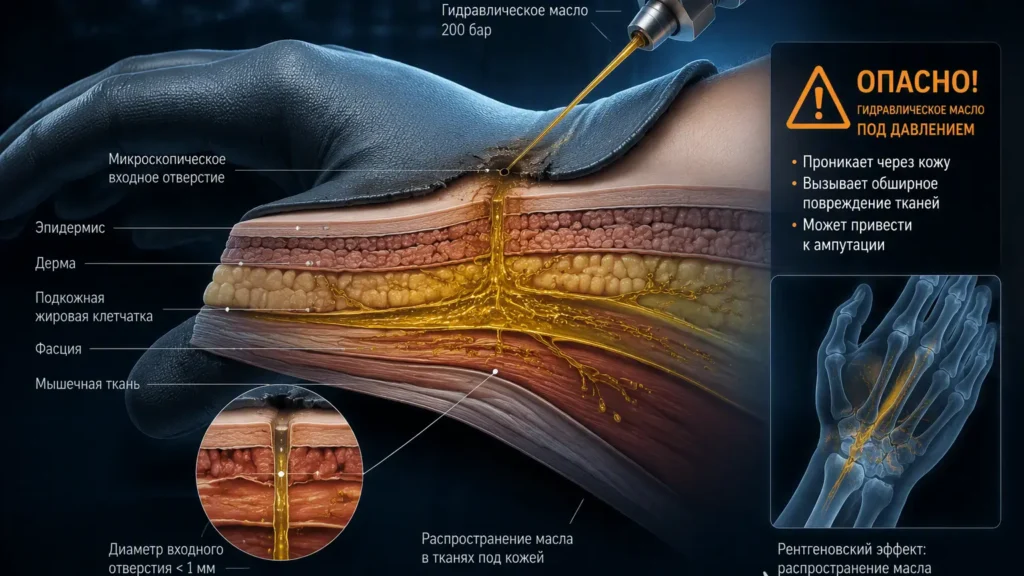

Почему нельзя искать утечку пальцем
Это то, о чём молчат инструкции, но о чём кричат хирурги. Если вы проводите рукой по шлангам, чтобы «нащупать, где сочится», вы рискуете получить серьёзную травму.
Injection injury (травма от впрыска) — одна из самых коварных в промышленности. При давлении всего от 6,9 бар тонкая струя масла способна пробить кожу как медицинская игла. На месте — маленькая точка, почти безболезненная. Через 2–4 часа начинается отёк, некроз тканей, сепсис. При давлении выше 100 бар риск ампутации достигает 48 %. А если с момента травмы до операции прошло больше 10 часов — ампутация почти неизбежна.
Запомните простое правило: если кажется, что где-то течёт, не водите руками. Возьмите кусок плотного картона и медленно проведите под подозрительным местом. Тонкая струя масла под давлением 200 бар пробьёт картон и оставит чёткий след. Это безопасный способ найти источник, не подставляя пальцы.

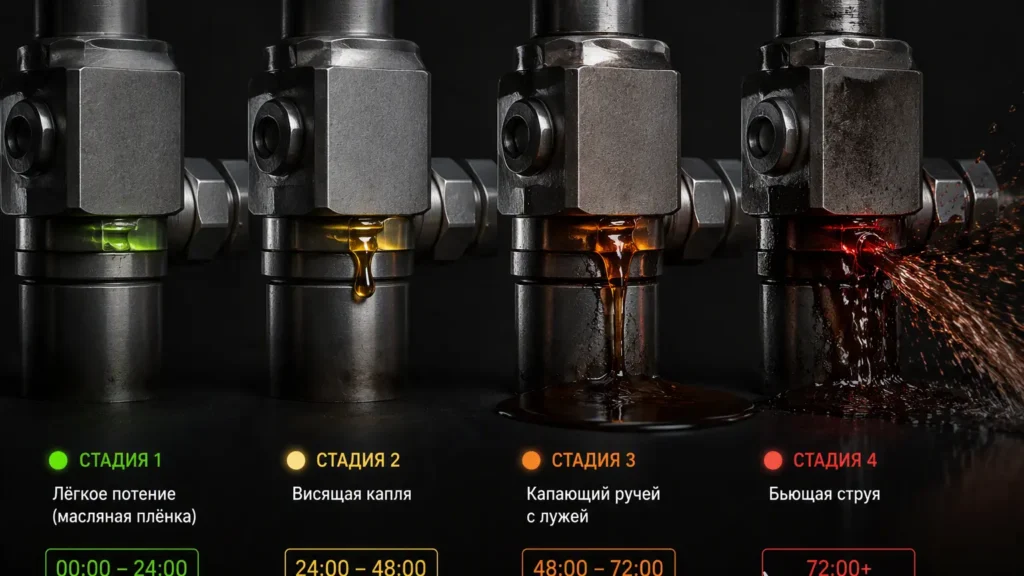

Шкала критичности: сколько у вас есть времени
Чтобы не гадать, насколько всё серьёзно, удобно разделить утечки на четыре стадии. У каждой — свой срок до отказа и свой алгоритм действий.
| Стадия | Как выглядит | Скорость потери | Срок до отказа | Что делать |
|---|---|---|---|---|
| Синяк · потение | Поверхность узла влажная, масляная плёнка, капли не висят | до 5 мл/сутки | 2–4 недели | Планировать замену уплотнения в ближайшее ТО |
| Царапина · капли | Капли висят на узле, но не падают на землю | 0,5–2 мл/мин | 3–5 рабочих смен | Заканчивать смену, менять в течение недели |
| Венозное · ручей | Капли падают на землю, под техникой лужа | 1–10 мл/мин | от 2 до 8 часов работы | Останавливать работу в ближайшие часы |
| Артериальное · струя | Бьёт струя или стоит масляный туман | более 10 мл/мин | 5–30 минут до отказа | Глушить немедленно, вызывать эвакуатор |
Арифметика: 1 капля в минуту ≈ 1,4 л в сутки ≈ 511 л масла в год.

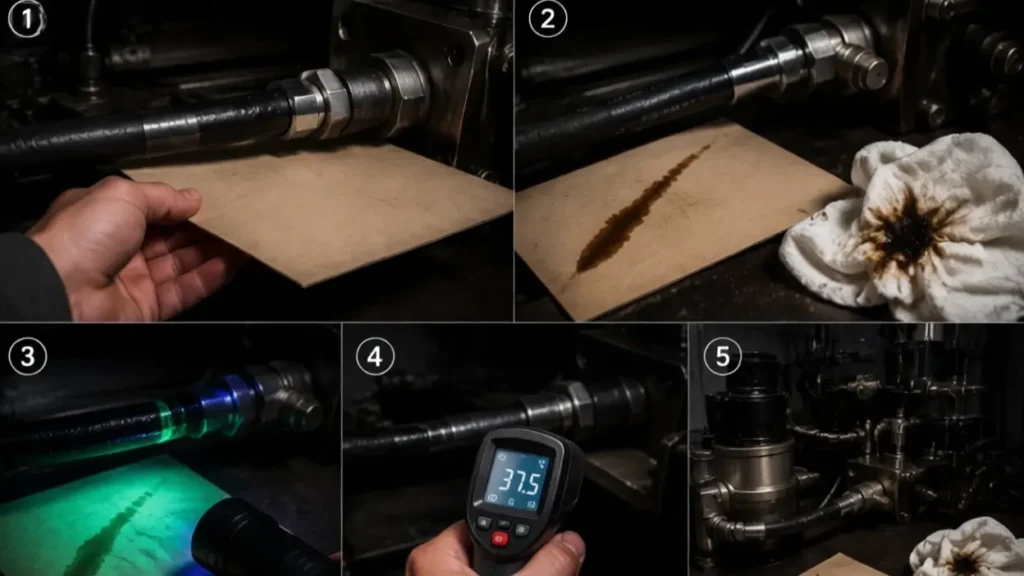

5 полевых методов найти источник утечки за 15 минут
Пока вы не сняли кожухи, у вас есть 15 минут на диагностику «снаружи». Пройдёмся по чек-листу от самого простого к более сложному.
- Картонный тест. Проведите картоном под каждым подозрительным узлом. Где картон намок с чёткой границей — там источник.
- Тест белой тряпки. Оберните белую хлопковую ветошь вокруг РВД, дайте поработать 2–3 минуты. Жёлтое пятно — чистое масло. Чёрное — масло с продуктами износа (значит, проблема не только снаружи, но и внутри узла).
- Температурный метод (для внутренних утечек). Аккуратно потрогайте тыльной стороной ладони корпуса агрегатов. Внутренняя утечка превращает давление в тепло. Если корпус гидромотора горячее на 15–20 °C, чем соседний, — внутри идёт перепуск масла через изношенные зазоры.
- Метод отключения. Поочерёдно глушите контуры (цилиндры, моторы). Если после отключения одного контура насос перестал греться и выть — виновник найден.
- УФ-краситель. Добавляется в бак, через час место утечки светится ярко-зелёным под УФ-фонарём. В полевых условиях применяется редко из-за отсутствия ламп у механиков, но для сложных машин в цеху — незаменим.

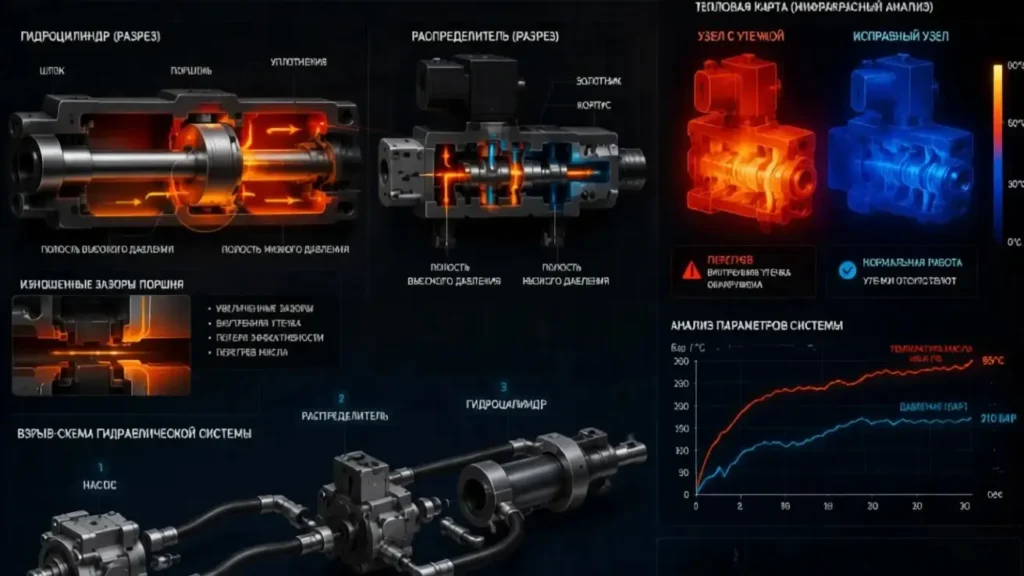

Топ-6 узлов, где чаще всего течёт, и невидимый враг — внутренние утечки
Внутренняя утечка — это когда масло не вытекает наружу, а перетекает из полости высокого давления в низкое внутри узла. Уровень в баке не падает, луж нет, а техника еле движется. Характерный симптом: навеска падает под собственным весом при выключенных рычагах.
Из сотни ремонтов 90 % утечек (внешних и внутренних) приходятся на шесть точек:
| Узел | Типовая точка утечки | Что обычно виновато | Что делать |
|---|---|---|---|
| Гидронасос | Сальник приводного вала, фланец всасывающего патрубка | Износ сальника, перекос вала, вибрация от двигателя | Замена сальника + проверка центровки |
| Распределитель | Золотники, крышки секций, штуцера РВД | Задир золотников, задубевшие O-кольца, ослабшие штуцера | Ремонт секции или замена комплекта уплотнений |
| Гидроцилиндр | Шток (пыльник и манжета), поршень (внутренняя утечка) | Царапина на штоке, разрушение пыльника от грязи, износ поршневых манжет | Замена уплотнений + шлифовка или хромирование штока |
| РВД | Опрессовка фитинга, изгиб у наконечника, середина рукава | Усталостная трещина оплётки, перегиб при монтаже | Только замена. РВД не ремонтируют |
| Теплообменник | Стык масляного и водяного контуров, прокладки | Коррозия, забитые соты, старение резины | Замена прокладок или радиатора в сборе |
| Фильтры | Стакан фильтра, пробка слива, уплотнительное кольцо | Недокручен стакан, повреждено O-кольцо, сорвана резьба | Замена кольца + правильный момент затяжки |

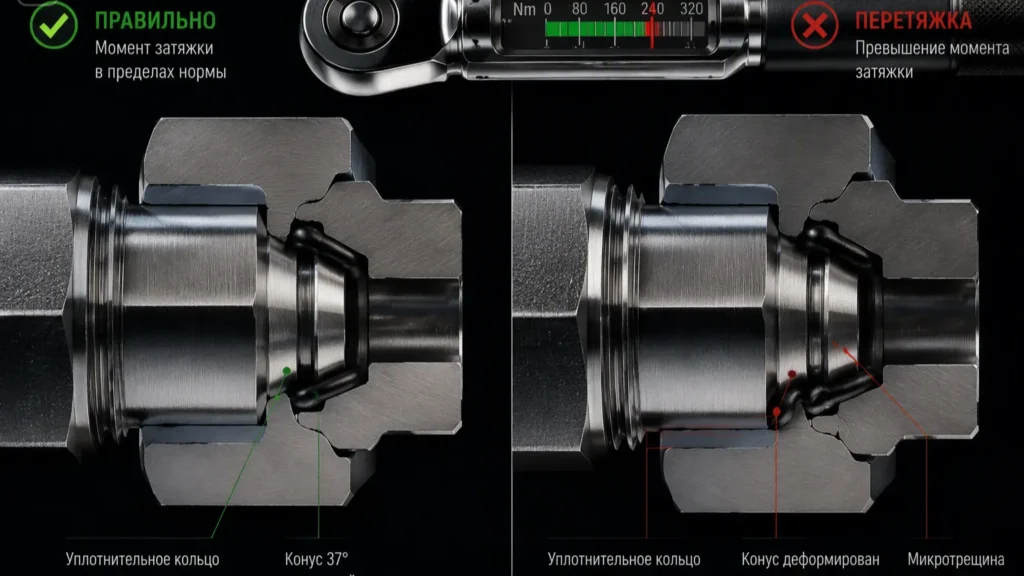

Миф «подтяну гайку посильнее»: почему это добивает гидравлическую систему
Самая частая ошибка — увидеть мокрый фитинг и взять ключ. Подтянули, перестало течь. Через неделю потекло сильнее, а потом сорвало резьбу. Знакомая ситуация? Вот почему так происходит:
- Конусные посадки (JIC 37°) рассчитаны на определённый момент. Перетяжка деформирует конус, и посадка теряет герметичность навсегда.
- Торцевые уплотнения (ORFS) и фланцы (SAE Code 61/62) уплотняются O-кольцами. Перетягивая болты с неравномерным усилием, вы просто выдавливаете резину из зоны контакта.
- Трубная резьба (NPT) при перетяжке даёт микротрещину в чугунном корпусе клапана. Трещина растёт медленно, но однажды рванёт под полным давлением.
Правильный алгоритм: вытереть насухо, пометить источник. Если через 2 часа снова мокро — разбираем и меняем уплотнение (2–5 BYN), а не тянем старый фитинг. Экономия на резинке оборачивается заменой целого узла.
Цена промедления: манжета против насоса
Разберём на конкретном примере. Экскаватор-погрузчик, утечка по штоку гидроцилиндра стрелы — «венозная» стадия.
- Вариант А (остановились вовремя): замена манжеты — около 150 BYN. Простой 2 часа. Итого ~200 BYN.
- Вариант Б (доработали 2 смены): упал уровень, насос словил кавитацию, разрушился бронзовый распределительный диск. Замена насоса + промывка + масло — от 4 500 BYN. Простой 3 дня.

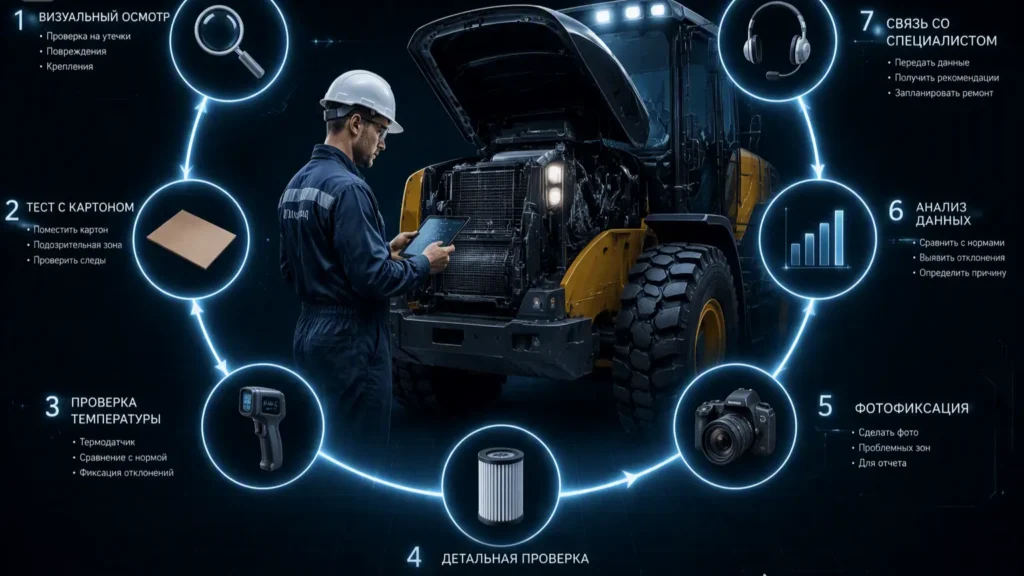

Что делать прямо сейчас: алгоритм 7 шагов
Если вы обнаружили утечку и не знаете, с чего начать, пройдитесь по этому чек-листу:
- Оцените критичность по шкале выше (артериальное — глушить, синяк — в план ТО).
- Вытрите узел насухо.
- Запустите двигатель на холостых без нагрузки. Послушайте насос (нет ли треска).
- Примените картонный тест.
- Потрогайте осторожно корпуса агрегатов (ищите аномальный нагрев).
- Сфотографируйте найденный источник с привязкой к узлу.
- Свяжитесь с профильным специалистом по ремонту и диагностики гидравлики, у которого есть стенд для опрессовки РВД и гидротестер.
Если самостоятельно разобраться не получается, не тяните. Грамотный диагност найдёт источник утечки, который механики искали неделями. Час работы специалиста стоит несравнимо меньше, чем новый аксиально-поршневой насос или его ремонт
Частые вопросы (FAQ)

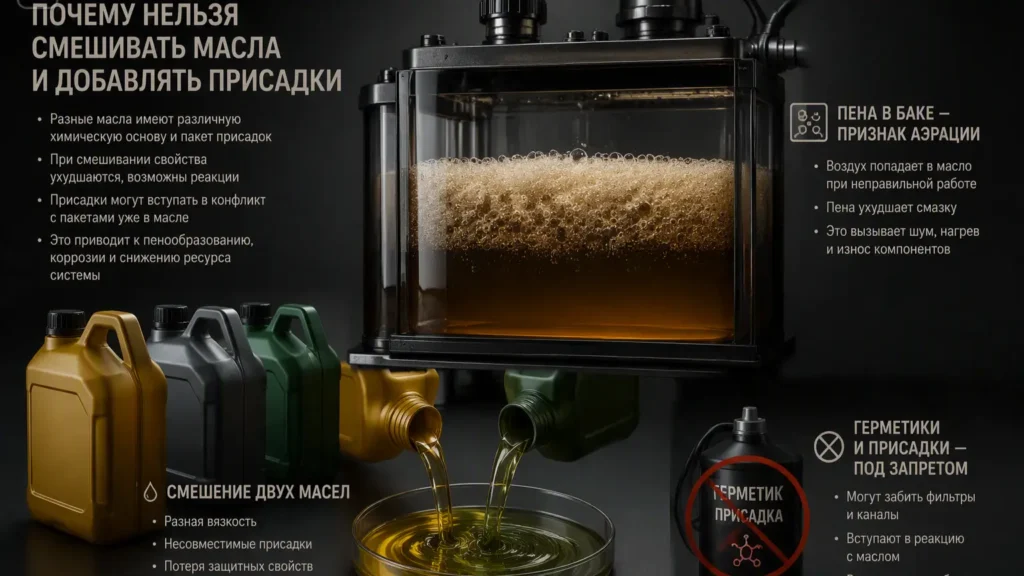

Можно ли доливать масло другой марки, если не хватает?
Нет, если это не та же спецификация. Смешивание минералки и синтетики даёт расслоение присадок и разрушение уплотнений за 200 моточасов. В аварийной ситуации лучше залить 1 литр точного аналога, чем 20 литров «похожего».
Помогут ли герметики «stop leak»?
Нет, это самообман. Герметик временно разбухает старые резиновые манжеты и уменьшает утечку, но задубевшая резина окончательно теряет эластичность и рвётся через 100–200 моточасов. Кроме того, герметик забивает тонкие каналы гидрораспределителя. Восстановление системы после таких присадок стоит в 5–10 раз дороже замены уплотнения.
Что делать, если течёт РВД, а новый рукав достать негде?
РВД не ремонтируется: хомут, изолента или термоусадка не удержат давление 250+ бар. Временное решение — отключить этот контур, заглушив обе стороны РВД штатными пробками или стальными заглушками, и работать на оставшихся контурах. Это аварийный режим максимум на 1–2 дня.
Можно ли работать, если есть потение вала гидронасоса?
До конца смены — да, если это начальная стадия (около 5 мл в сутки). Но замену сальника нужно запланировать в течение недели: потение по валу часто означает подсос воздуха на всасывающей линии, что приводит к кавитации и разрушению насоса.
Сколько гидравлического масла можно потерять без последствий для системы?
Потеря до 10% объёма бака — рабочая ситуация при своевременном доливе. Потеря 25% создаёт риск кавитации насоса и перегрева. Потеря 35% и больше требует немедленной остановки. Для большинства экскаваторов критичны 15–25 литров, для тракторов МТЗ — около 10 литров.
Как часто проверять уровень гидравлического масла?
Перед каждой сменой — визуальный контроль по щупу. Каждые 250 моточасов — замена масла и фильтров с забором пробы. Раз в год — лабораторный анализ масла на содержание металла: он показывает износ узлов за 2 месяца до их отказа.
Заключение
Запомните простую истину: гидравлика не терпит невнимательности. Любая утечка — это следствие, а не случайность. Найдя и устранив источник вовремя, вы не просто решите проблему «мокрого пятна», а продлите жизнь всей гидравлической системе на годы вперёд и сэкономите значительное количество денежных средств на ремонте.
Статью подготовил,
Вайтехович Д.Ю. Ведущий инженер механик компании «Гидроремонт»
