Рабочую обстановку в цеху или на объекте внезапно нарушает новый, незнакомый звук. Гул, который становится громче под нагрузкой. Резкий стук при срабатывании гидроцилиндра. Или назойливый свист, которого еще вчера не было. Любой опытный механик или оператор знает: гидравлика не должна шуметь просто так. Любой посторонний звук – это не просто раздражающий фактор. Это симптом, «крик о помощи» от вашей техники, который ни в коем случае нельзя игнорировать.
В этой статье я, как опытный инженер-гидравлик, разложу для вас эту «симфонию поломки» по нотам. Я не буду грузить вас сложными формулами, а простым человеческим языком объясню, о чем пытается сказать ваша гидравлическая система. Вы научитесь различать типы шумов, понимать их вероятные причины и, что самое главное, узнаете, когда можно обойтись «малой кровью», а когда нужно немедленно звонить специалистам, чтобы не попасть на капитальный ремонт гидравлики.
Вой или гудение гидравлики

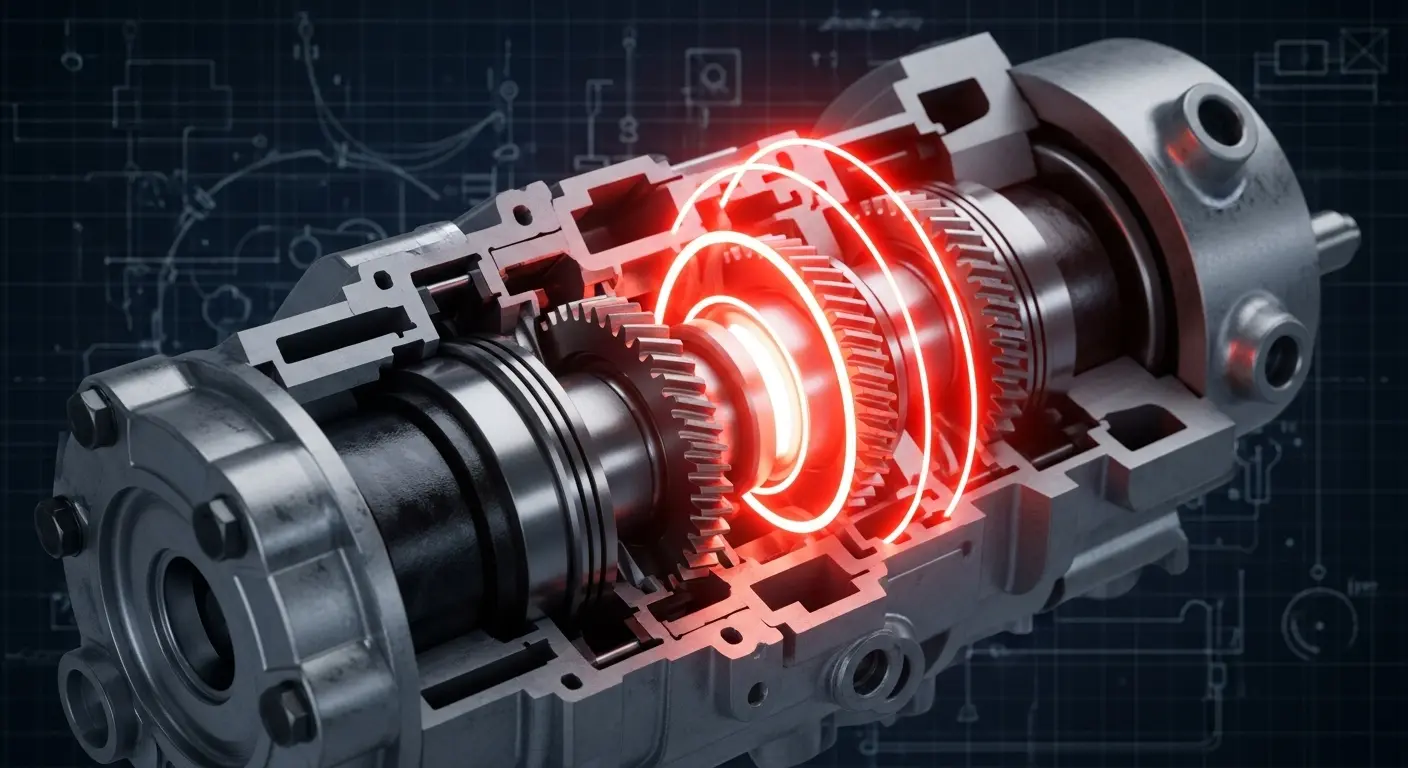

Это, пожалуй, самый распространенный шум. Обычно его источник – гидравлический насос. Звук может быть ровным или пульсирующим, меняться в зависимости от нагрузки и температуры масла.
О чем говорит этот звук?
Чаще всего такой звук указывает на кавитацию или аэрацию. Простыми словами – в масле либо образуются пузырьки пара из-за низкого давления (кавитация), либо в систему попал воздух (аэрация). Оба процесса разрушительны для насоса. Реже причиной может быть износ подшипников насоса или резонанс трубопроводов.
Что проверить в первую очередь (безопасно):
Уровень масла в баке. Слишком низкий уровень – насос начинает «хватать» воздух.
- Состояние всасывающего фильтра. Забитый фильтр создает масляное голодание, что приводит к кавитации.
Целостность всасывающего трубопровода. Любая негерметичность, даже микротрещина в шланге, – это ворота для подсоса воздуха.
Резкий стук, удары или щелчки в системе

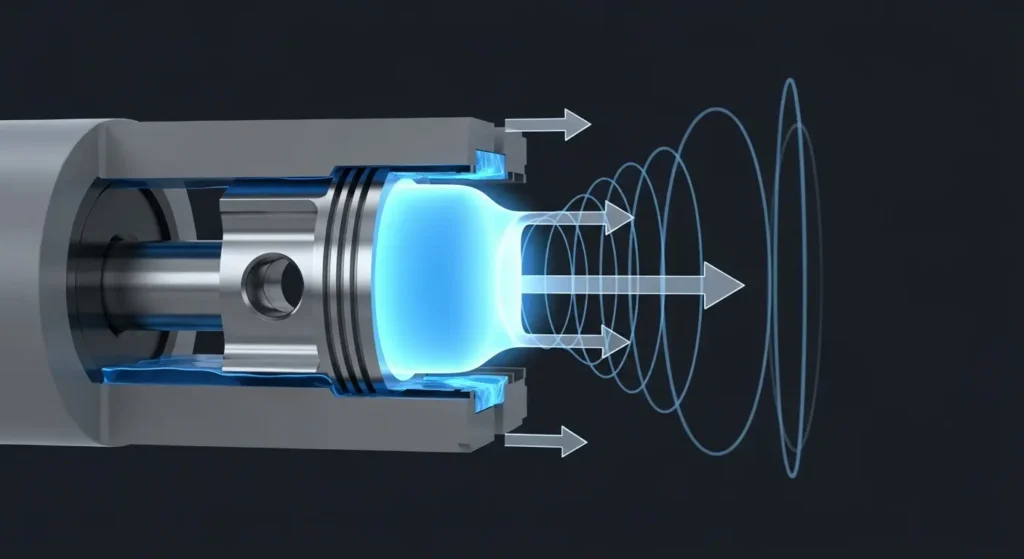

Звук похож на удары молотком по металлу. Обычно проявляется в момент пуска/остановки или при резком изменении направления движения, например, при работе гидроцилиндра.
О чем говорит?
Стук может указывать на несколько проблем: от безобидных до критических. Это может быть воздух в гидроцилиндре (он сжимается, а потом масло резко «ударяет» в поршень), гидроудар из-за слишком быстрого закрытия клапана или, что хуже, механическая проблема – например, разрушение деталей насоса или гидромотора.
Что проверить в первую очередь:
Воздух в системе. Иногда стук пропадает после нескольких полных циклов работы цилиндра (воздух выходит). Если нет – нужна прокачка системы.
Крепления компонентов. Убедитесь, что насос, гидромоторы и трубопроводы надежно закреплены. Иногда стучит то, что просто разболталось.
Высокочастотный свист или шипение.
Тонкий, режущий ухо звук. Может появляться под нагрузкой или постоянно.
О чем это говорит?
Это звук гидравлической жидкости, проходящей под большим давлением через очень маленькое отверстие. Самые частые виновники:
Перепускной (предохранительный) клапан. Если он неверно настроен, изношен или под него попала грязь, он постоянно «стравливает» масло в бак, издавая свист.
Внутренние перетечки. Изношенные уплотнения в гидроцилиндре, распределителе или насосе создают «лазейку» для масла. Это не только шум, но и потеря производительности.
Внешняя утечка. Масло, вырывающееся наружу даже через микроскопическое отверстие, будет шипеть.
Скрежет, треск или металлический лязг в гидросистеме.
Это самый тревожный звук. Если вы его услышали – НЕМЕДЛЕННО ОСТАНОВИТЕ ТЕХНИКУ!
Почему это опасно?

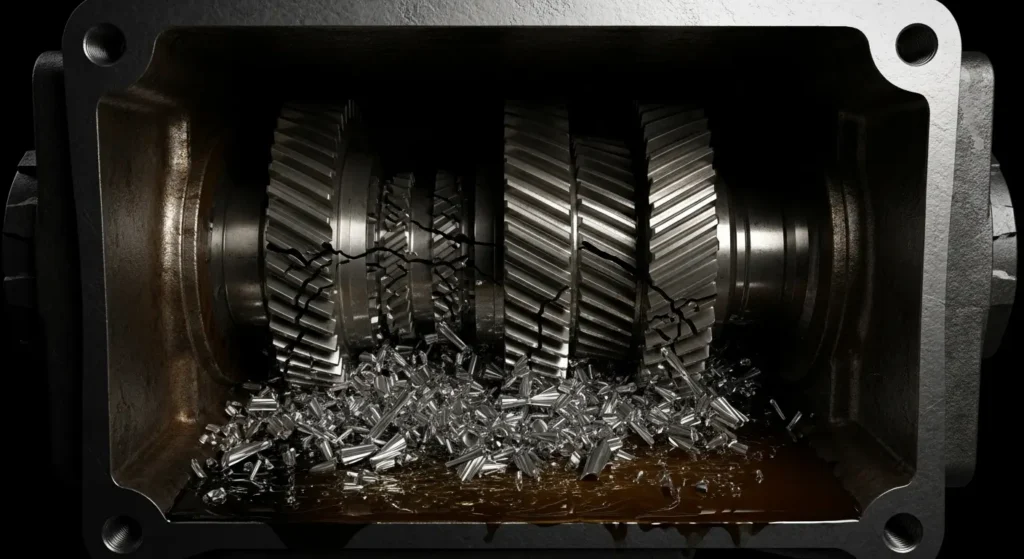

С вероятностью 99% это звук разрушающихся металлических деталей. Внутри насоса или гидромотора что-то сломалось, и его части перемалывают друг друга. Стружка от этого процесса моментально разносится по всей системе, «убивая» клапаны, цилиндры и все на своем пути.
Что делать?
Ничего, кроме как выключить установку и вызвать специалистов. Каждый лишний оборот вала насоса увеличивает стоимость будущего ремонта в геометрической прогрессии.

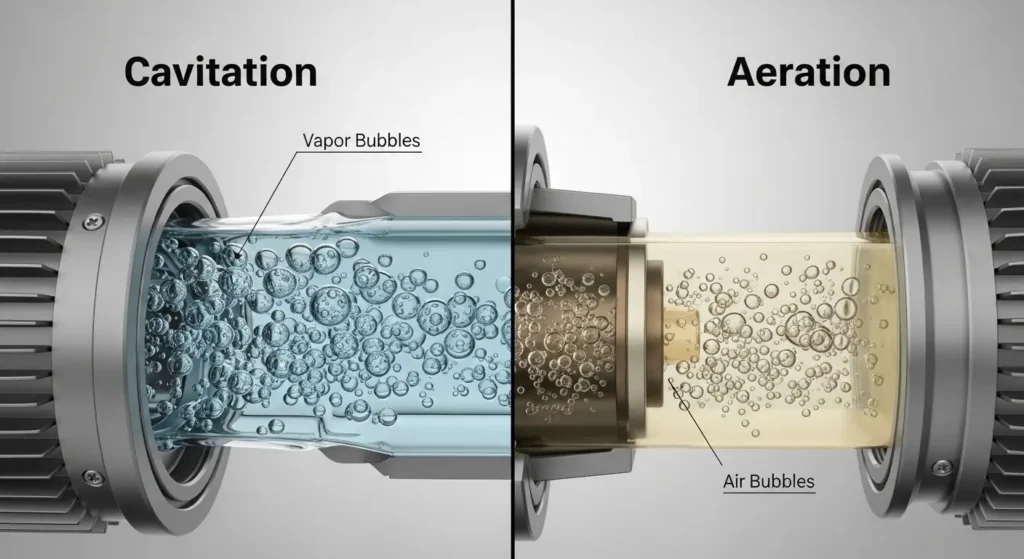

Два главных виновника шума в гидравлике. Кавитация и Аэрация – в чем разница?
Эти два процесса – причина более 50% всех шумов в гидравлике. Их часто путают, но природа у них разная.
Кавитация: «холодное кипение» масла
Представьте, что вы тянете поршень шприца, зажав его носик пальцем. Внутри создается вакуум. То же самое происходит во всасывающей линии насоса, если масло по какой-то причине не успевает поступать (например, из-за забитого фильтра или слишком вязкого масла на холоде). Давление падает настолько, что масло «закипает» при обычной температуре. Образуются пузырьки пара. Попадая в зону высокого давления насоса, эти пузырьки мгновенно «схлопываются» с огромной силой. Эти микровзрывы выбивают частицы металла с рабочих поверхностей, вызывая характерный вой и быстро разрушая насос.
Аэрация: масло с пузырьками воздуха
Это более простой процесс – банальный подсос воздуха извне. Негерметичный сальник на валу насоса, трещина в шланге на линии всасывания, низкий уровень масла – и вот насос начинает работать как миксер, взбивая масло с воздухом. Такая смесь плохо смазывает, вызывает перегрев, сжимается, что приводит к рывкам в работе оборудования и гулу. Визуально масло в баке может стать пенистым, молочного цвета.
Помните: и то, и другое – крайне опасно для здоровья всей гидросистемы.
Часто задаваемые вопросы
Шум то появляется, то исчезает. Может, само пройдет?
Нет, не пройдет. Плавающий характер шума чаще всего говорит о проблеме, зависящей от температуры (вязкости) масла, нагрузки или положения исполнительных органов. Это начальная стадия износа, которая будет только прогрессировать.
Насколько быстро нужно реагировать на шум?
Немедленно. Гул от кавитации может «убить» новый насос за несколько десятков часов работы. А скрежет – за несколько минут. Чем раньше вы остановите работу и проведете диагностику, тем дешевле обойдется ремонт.
Что я могу безопасно проверить сам?
Без риска для себя и оборудования вы можете проверить: 1) Уровень и состояние (цвет, наличие пены) масла в баке. 2) Температуру гидробака (не должна быть обжигающей). 3) Наличие явных внешних утечек. Все остальное – работа для специалиста с манометром.
Шум появился сразу после замены масла. Что не так?
Самая частая ошибка – залили масло неправильной вязкости (слишком густое для вашей системы или для текущей температуры). Также возможно, что при замене в систему попал воздух.
Статью подготовил,
Вайтехович Д.Ю. Ведущий инженер механик компании «Гидроремонт»
